Il s'agit ici d'une maquette échelle 1 qui est à Kaluga. En fait toutes les maquettes (y compris celle au MAE par exemple) possèdent ces trappes d'accès. Pour tous les Vostok "vrais", elles n'existent pas. De plus le diamètre des câbles fait que la trappe est trop petite. Je vais donc m'en passer en espérant être au vrai. Merci de l'aide

Voir le profil de l'utilisateur http://spacemodels.nuxit.net
Ca y est l'intérieur est enfin terminé. Comme promis je poste quelques photos prises en extérieur pour avoir un peu plus de lumière.

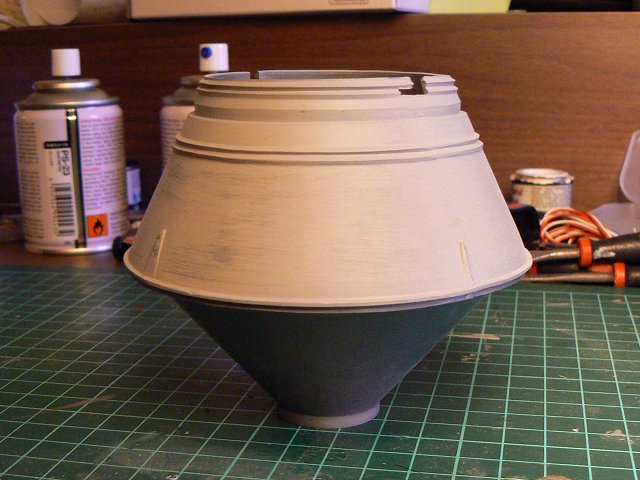

Je débute à présent le compartiment des instruments. Sur la maquette Revell existe, pour la partie reliée à la sphère, un bas-relief censé représenté le fourmillement de câbles et d'instruments disposés tout autour de ce cône. Ce bas relief est une douce plaisanterie qui ne reflète que de façon très lointaine la complexité de ce système. Il était donc urgent de tout supprimer et de supprimer également la partie basse de ce cône qui lui permet de s'emboîter dans le troisième étage de la Zémiorka. Une légère application d'apprêt permet de vérifier que la surface est maintenant parfaitement lisse. Enfin les deux parties du cône supérieur sont collées englobant du coup le cône inférieur où figurera la rétrofusée pour la désorbitation et les radiateurs.



Voir le profil de l'utilisateur http://spacemodels.nuxit.net

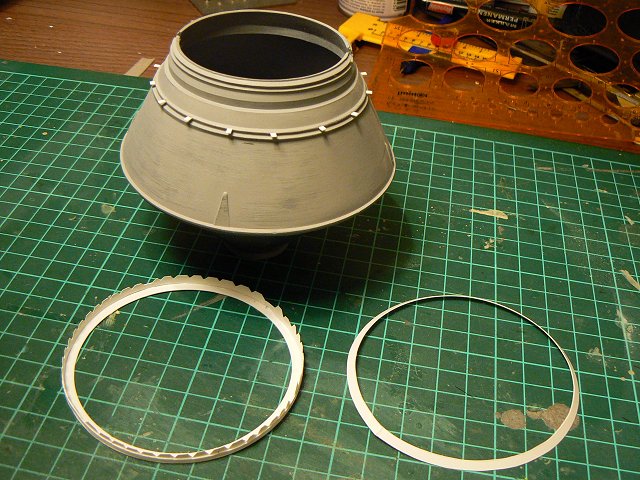

La structure du compartiment des instruments est maintenant terminée, il ne reste plus qu'à commencer les détails.













Dernière édition par Lunokhod 2 le Mer 9 Mar 2011 - 23:04, édité 1 fois

Voir le profil de l'utilisateur http://spacemodels.nuxit.net

NOLHO

avatar
Admin
Quel plaisir de suivre tes montages... je me sens tout petit !!!
Mais quel encourement à en faire plus sur ses propres modèles!!!!

Voir le profil de l'utilisateur http://www.forum-maquettes-spatiales.com
Les radiateurs sont maintenant terminés. Ils ont été fabriqués à partir de bristols dans lesquels sont découpés les passages pour les fluides. Le tout est recouvert de bare metal foil ce qui donne à la fois l'aspect brillant et permet de faire ressortir les détails en relief. Avant de continuer sur les détails, j'ai percé les deux parties du Vostok d'un trou de 1 cm afin d'y faire passer le socle. Il s'agit d'un socle de marque "mystands" similaire à celui utilisé sur le site de Realspace pour le CSM au 1/48. Il semble malheureusement que le site ne fonctionne plus (voir http://www.realspacemodels.com/html/apollo_csm.html)







Voir le profil de l'utilisateur http://spacemodels.nuxit.net
Petite difficulté imprévue, je me suis aperçu que le tronc de cône formant la base du compartiment des instruments était trop allongé sur la maquette Revell. De plus la base avait un diamètre trop petit pour accueillir la tuyère de rétrofreinage. Il a fallu donc ruser; j'avais deux solutions, soit refaire un cône et recommencer les radiateurs, soit raccourcir les radiateurs de façon à reculer la tuyère de rétrofreinage et lui donner ainsi un diamètre max plus élevé et correspondant plus à la réalité. J'opte donc pour la seconde solution beaucoup plus rapide si je veux terminer dans les temps avant le 12 avril. Finalement le résultat en terme de dimension est très satisfaisant.

Je construit ensuite les antennes qui viennent s'appuyer entre les radiateurs. Reste maintenant à terminer les câblages de cette partie et les antennes fixées sur la tuyère de freinage. Ce sera à partir de demain.





Voir le profil de l'utilisateur http://spacemodels.nuxit.net
comme d'hab, bluffé

phyl d'ariane

Voir le profil de l'utilisateur

NOLHO

avatar
Admin
Epoustouflé !
J'adore tes montage, cela donne vraiment envie de "sur-soigner" les détails !

Voir le profil de l'utilisateur http://www.forum-maquettes-spatiales.com
bravo

maintenant, le mien me fait honte

je demande l'exclusion pure et simple de Vincent alias lunokhod 2 du forum

phyl d'ariane

Voir le profil de l'utilisateur
Comment il fait? mais comment il fait ?????????, C'est absolument fabuleux, j'envie ton savoir-faire et ta maîtrise et en même temps ça me donne envie de progresser pour ma prochaine ! Merci de nous faire partager ce superbe montage !

Voir le profil de l'utilisateur
c'était pour rire vincent, bien sûr

tu sais mon admiration et ma passion

phyl d'ariane

Voir le profil de l'utilisateur
bonjour Vincent ,

!!!!!!!!!!! GEANT !!!!!!!!

Mercury 7

Voir le profil de l'utilisateur
phyl d'ariane a écrit:c'était pour rire vincent, bien sûr

tu sais mon admiration et ma passion

phyl d'ariane
J'espère que tu seras là à la soirée du 12 avril à la Cité de l'Espace que l'on puisse régler nos comptes Very Happy . Albi c'est pas trop loin de Toulouse

Voir le profil de l'utilisateur http://spacemodels.nuxit.net
je voudrais aussi être là, ne pas manquer ça
le problème est que le mardi, je danse avec ma femme, seul jour de la semaine où je ne suis aps dispo
et en ce moment, plein d'obligation professionnelle me font louper ces séances
alors là, pas de bol, un seul jour de fête spatiale, et bingo, un mardi

je te promets rien, je vois ça avec ma femme

en plus ça m'arrange, car je ne suis pas de taille à lutter avec toi, ça m'évitera un gros KO Very Happy

mais ça me ferait vraiment plaisir qu'on se rencontre quand même, sans gants Smile

phyl d'ariane

Voir le profil de l'utilisateur
Les grand esprits se rencontrent, moi c'est Rock'n Roll le lundi et Lindy Hop le mercredi, ça tombe bien, le mardi je suis libre.

Voir le profil de l'utilisateur http://spacemodels.nuxit.net
danses sportives le mardi pour ma part

nous faisions du rock à lyon, mais ici à albi, pas de bonne école pour ça. Notre école ne le fait que pour les débutants, donc malheureusement , arrêt forcé. C'était là qu'on était le mieux, dommage

dis donc, on pourri ton post, là Very Happy

Voir le profil de l'utilisateur

NOLHO

avatar
Admin
Euh... J'ouvre un forum sur les danses de salon si vous voulez ?

Voir le profil de l'utilisateur http://www.forum-maquettes-spatiales.com
Why not; bon allez repassons aux choses sérieuses, je viens de terminer la partie propulsive / radiateur du Vostok 1. J'avais pour but de la terminer ce week-end. Pari tenu avec même une heure d'avance sur le week-end. Demain je commence la partie instruments. Pas mal de petites pièces à assembler mais finalement moins compliqué que je ne le pensais.

La troisième photo montre montre le module côté ombilical puis en tournant côtés écoutille, parachute et Vzor.













Voir le profil de l'utilisateur http://spacemodels.nuxit.net
je me demande encore pourquoi on s'emmerde encore à les monter
y'a qu'à les commander à Vincent Very Happy

Voir le profil de l'utilisateur

NOLHO

avatar
Admin
phyl d'ariane a écrit:je me demande encore pourquoi on s'emmerde encore à les monter
y'a qu'à les commander à Vincent Very Happy

Je me disai exactement la même chose !!!

Voir le profil de l'utilisateur http://www.forum-maquettes-spatiales.com
J'ignore quel est le but exact de cette pièce mais je soupçonne qu'il puisse s'agir d'une valve de remplissage des réservoirs. Toujours est-il que la pièce fournie avec la maquette n'a qu'une lointaine ressemblance avec la pièce réelle et qu'il a fallu tout refaire. Sur la première photo figure la technique de fabrication de la pièce et la pièce d'origine pour comparaison. Afin de donner un aspect réaliste la pièce est recouverte de bare-metal foil aluminium mat.



Voir le profil de l'utilisateur http://spacemodels.nuxit.net

NOLHO

avatar
Admin
Salut Vincent.

Comment fais-tu pour faire passer ton bare-metal foil alu de brillant (photo n°1) à mat (photo n°2) ?

Voir le profil de l'utilisateur http://www.forum-maquettes-spatiales.com
C'est seulement un problème d'éclairage la première photo a été prise hier soir à la lumière du ciel de barre de la cuisine et la deuxième photo cette après-midi toujours dans la cuisine mais avec un plein soleil

Voir le profil de l'utilisateur http://spacemodels.nuxit.net
malin le vincent Very Happy Very Happy

phyl d'ariane

Voir le profil de l'utilisateur

NOLHO

avatar
Admin
Si meme le soleil brouille les pistes !!!

Voir le profil de l'utilisateur http://www.forum-maquettes-spatiales.com
