maquette pad de tir lanceur Ariane 5

Aller à la page : Précédent  1, 2, 3, 4, 5, 6

Voir le sujet précédent Voir le sujet suivant Aller en bas  Message [Page 6 sur 6]

126 Re: maquette pad de tir lanceur Ariane 5 le Sam 20 Fév 2010 - 19:40

Frandu12


Modérateur
je sais je vais devenir c***n mais pourrait on revenir au sujet qui est ma demande pour les dimensions de la tour caze

Voir le profil de l'utilisateur http://space.blog-frandu12.over-blog.com/

127 Re: maquette pad de tir lanceur Ariane 5 le Sam 20 Fév 2010 - 20:48

Pour revenir au sujet sans toutefois faire avancer le schmilblick, je précise que la tour s'appelle CAZES
Voir le site de Capcom "Cette tour rudimentaire a été habillé en 2000 par madame Cazes pour assurer le remplissage de l'étage cryogénique des Ariane 5 Evolution."

Voir le profil de l'utilisateur

128 Re: maquette pad de tir lanceur Ariane 5 le Dim 21 Fév 2010 - 11:31

NOLHO


Admin
Frandu12 a écrit:je sais je vais devenir c***n mais pourrait on revenir au sujet qui est ma demande pour les dimensions de la tour caze

Attention, Frandu12 veille !!!

Voir le profil de l'utilisateur http://www.forum-maquettes-spatiales.com

129 Re: maquette pad de tir lanceur Ariane 5 le Dim 21 Fév 2010 - 12:27

c***nt Very Happy


phyl d'ariane

Voir le profil de l'utilisateur

130 Re: maquette pad de tir lanceur Ariane 5 le Dim 21 Fév 2010 - 14:47

Une petite photo prise en Avril dernier .....

Si ça peut aider !!

Voir le profil de l'utilisateur

131 Re: maquette pad de tir lanceur Ariane 5 le Dim 21 Fév 2010 - 16:51

Frandu12


Modérateur
si tu en a d'autre fais les moi passaient sa pourra peut être m'aider

Voir le profil de l'utilisateur http://space.blog-frandu12.over-blog.com/

132 Re: maquette pad de tir lanceur Ariane 5 le Dim 21 Fév 2010 - 18:15

Je voulais t'en envoyer plus mais je retire une photo par faute d'orthographe.....

Voir le profil de l'utilisateur

133 Re: maquette pad de tir lanceur Ariane 5 le Dim 21 Fév 2010 - 18:17

Frandu12


Modérateur
donc si mes calcul sont bon au 1/125 sa ferait:

Longeur tour caze 16 cm
largeur tour caze 14.4 cm
Hauteur 42 cm
panneau en haut de la tour :
Longeur 26.5
largeur 20 cm

En réel sa donnerait:

Longeur tour caze 20 m
largeur tour caze 18 m
Hauteur 52,50 m
panneau en haut de la tour :
Longeur 33,12 m
largeur 25 m

Mais je suis assez loin de la réalité Suspect Suspect



Dernière édition par Frandu12 le Dim 21 Fév 2010 - 18:54, édité 1 fois

Voir le profil de l'utilisateur http://space.blog-frandu12.over-blog.com/

134 Re: maquette pad de tir lanceur Ariane 5 le Dim 21 Fév 2010 - 18:31

Je pense que t'es pris les pieds dans le tapis avec ta calculatrice.... (attention à la virgule !!)
Je pense qu'il faut partir d'une hauteur de 60m et déduire les autres dimensions ...
Bon courage

Voir le profil de l'utilisateur

135 Re: maquette pad de tir lanceur Ariane 5 le Dim 21 Fév 2010 - 18:47

Frandu12


Modérateur
kourou coucou a écrit:Je pense que t'es pris les pieds dans le tapis avec ta calculatrice.... (attention à la virgule !!)
Je pense qu'il faut partir d'une hauteur de 60m et déduire les autres dimensions ...
Bon courage

Ma maquette du pad de tir est au 1/125 ème donc sa me paraitrais logique (pas avec la réalité bien sur) Question Shocked Shocked

P.S. petite mise a jour des mesures

Frandu12 a écrit:donc si mes calcul sont bon au 1/125 sa ferait:

Longeur tour caze 16 cm
largeur tour caze 14.4 cm
Hauteur 42 cm
panneau en haut de la tour :
Longeur 26.5
largeur 20 cm

En réel sa donnerait:

Longeur tour caze 20 m
largeur tour caze 18 m
Hauteur 52,50 m
panneau en haut de la tour :
Longeur 33,12 m
largeur 25 m

Mais je suis assez loin de la réalité Suspect Suspect

Voir le profil de l'utilisateur http://space.blog-frandu12.over-blog.com/

136 Re: maquette pad de tir lanceur Ariane 5 le Lun 22 Fév 2010 - 13:56

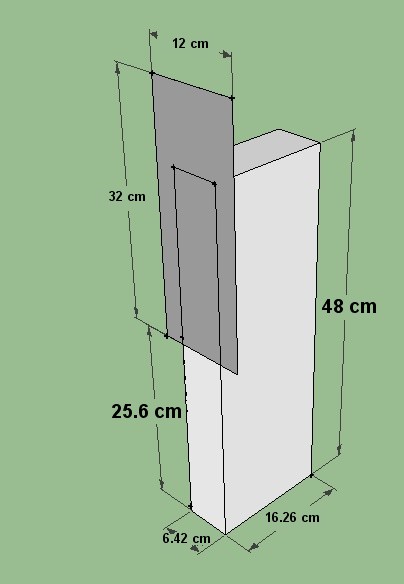

Ci joint mes estimations pour la tour Cazes;
Bien sûr c'est "à la louche"

Voir le profil de l'utilisateur

137 Re: maquette pad de tir lanceur Ariane 5 le Lun 22 Fév 2010 - 14:29

Frandu12


Modérateur
ok merci

Voir le profil de l'utilisateur http://space.blog-frandu12.over-blog.com/

138 Re: maquette pad de tir lanceur Ariane 5 le Lun 22 Fév 2010 - 18:19

Frandu12


Modérateur
J'ai convertit toute t'est mesure kourou coucou aux 1/125eme (en cm)

Voir le profil de l'utilisateur http://space.blog-frandu12.over-blog.com/

139 Re: maquette pad de tir lanceur Ariane 5 le Lun 22 Fév 2010 - 20:57

Ca à l'air pas mal, à affiner avec le dessin suivant....



Peut-être raccourcir un peu la partie qui dépasse au sommet

à voir....

Tu fais au mieux

Voir le profil de l'utilisateur

140 Re: maquette pad de tir lanceur Ariane 5 le Lun 22 Fév 2010 - 21:54

Frandu12


Modérateur
merci quand même pour se super dessin

Voir le profil de l'utilisateur http://space.blog-frandu12.over-blog.com/

141 Re: maquette pad de tir lanceur Ariane 5 le Jeu 25 Mar 2010 - 20:36

Frandu12


Modérateur
Bonjour, je suis s a la recherche d'information sur le chemin de fer du CSG ( transport d'Ariane entre les BIL et BAF, et du BAF vers la zone de lancement merci de votre aide

Voir le profil de l'utilisateur http://space.blog-frandu12.over-blog.com/

142 Re: maquette pad de tir lanceur Ariane 5 le Lun 13 Déc 2010 - 17:52

Frandu12


Modérateur
Je remonte ce vieux sujet pour vous demandé votre aide une nouvelle fois car ces vacances je vais mettre en place les différents logo sur la table de lancement et sur la tour caze pourriez vous m'aidez sur les dimension de ces logos cordialement frandu12

Voir le profil de l'utilisateur http://space.blog-frandu12.over-blog.com/

143 Re: maquette pad de tir lanceur Ariane 5 le Jeu 5 Mai 2011 - 8:45

Frandu12


Modérateur
salut a tous le monde, je viens vous sollicité pour savoir si vous auriez une technique a me proposer pour faire les quatre tour parafoudre que l'on trouve sur le pad de tir d’Ariane 5

Voir le profil de l'utilisateur http://space.blog-frandu12.over-blog.com/

144 Re: maquette pad de tir lanceur Ariane 5 le Sam 21 Avr 2012 - 7:54

Frandu12 a écrit:salut a tous le monde, je viens vous sollicité pour savoir si vous auriez une technique a me proposer pour faire les quatre tour parafoudre que l'on trouve sur le pad de tir d’Ariane 5

mmmmm... avec un peut de patiance , quelques clous a soudés et 1 a peindre (en rouge) cela devrais faire l'affaire

Voir le profil de l'utilisateur

145 Re: maquette pad de tir lanceur Ariane 5 le Mer 11 Juil 2012 - 17:15

quantindu31 a écrit:
Frandu12 a écrit:salut a tous le monde, je viens vous sollicité pour savoir si vous auriez une technique a me proposer pour faire les quatre tour parafoudre que l'on trouve sur le pad de tir d’Ariane 5

mmmmm... avec un peut de patiance , quelques clous a soudés et 1 a peindre (en rouge) cela devrais faire l'affaire

je viens d'avoir le même problème avec ma reproduction et là je me dis que ce n'est pas
quantindu31 a écrit: avec un peut de patiance
que on va y ariver ...

Voir le profil de l'utilisateur
