Spoutnik 1 [Scratch 1/12] - Montage de Snooker

Aller à la page : 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas  Message [Page 1 sur 2]

Bonsoir à tous.

Après avoir réuni un peu de documentation et de matériel, j'ai commencé à construire un modèle au 1/12 du Spoutnik 1.

Voici les premiers clichés :


N'ayant pu trouver de sphère de 58 mm de diamètre pour avoir une échelle de 1/10, j'ai trouvé une sphère en plastique de 50 mm, ce qui donne une échelle approximative de 1/12 :




Un morceau de grappe d'une précédente maquette et une pièce inutilisée du Vostok de chez Revell serviront à faire un support :




La sphère est percée pour recevoir la tige du support et recouverte d'apprêt afin de recevoir des marques pour la suite du montage :




Une bande de papier fort est découpée et collée sur la sphère afin de représenter la jonction entre les deux parties du Spoutnik. Les traits rouges n'ont pour fonction que de marquer l'emplacement des rivets :

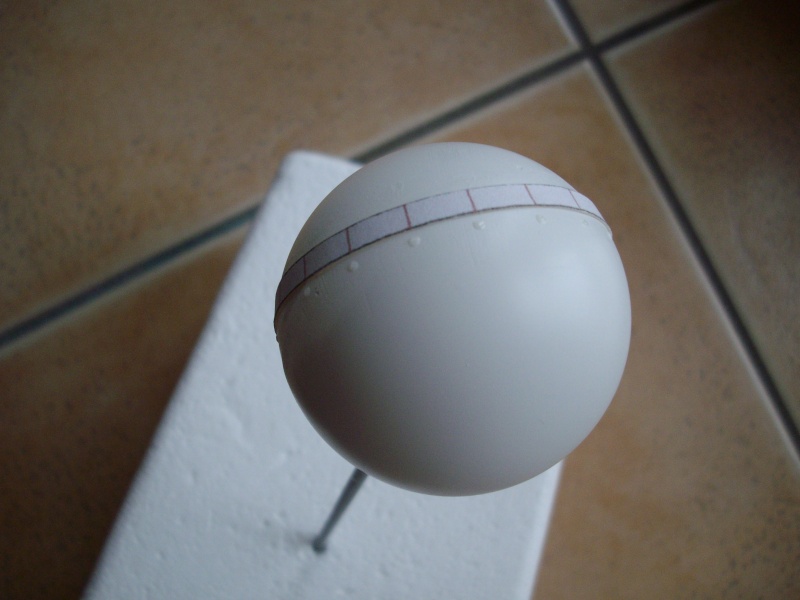

Les rivets sont représentés par des gouttelettes de colle blanche (colle à papier) déposée avec la pointe d'un cure-dents :




La suite dès que possible...


Snooker

Voir le profil de l'utilisateur

2 de la doc le Lun 25 Mar 2013 - 14:15

j'ai trouvé cela , un peu de doc, et bon courage à toi

/Users/michelmartins/Desktop/839c22c0.jpg

/Users/michelmartins/Desktop/Spoutnik.jpg

Voir le profil de l'utilisateur
Bonjour,

c'est un bon début cheers , bon courage pour la suite !!! Wink

Orlan72

Voir le profil de l'utilisateur

Frandu12

avatar
Modérateur
mircah merci d'héberger les images pour qu'on puisse les voir merci

Voir le profil de l'utilisateur http://space.blog-frandu12.over-blog.com/

5 help le Mar 26 Mar 2013 - 8:29

comment vous mettre ces images sur le site
merci et bonne journée

Voir le profil de l'utilisateur
mircah a écrit:j'ai trouvé cela , un peu de doc, et bon courage à toi

/Users/michelmartins/Desktop/839c22c0.jpg

/Users/michelmartins/Desktop/Spoutnik.jpg

Merci mircah.

Le problème est, toutefois, que je n'arrive pas à voir les documents. Aurais-tu d'autres liens à indiquer ?

Snooker

Voir le profil de l'utilisateur
Bonjour snooker,

qu'est ce que tu vas utilisé pour faire les supports d'antennes ??? scratch

Orlan72

Voir le profil de l'utilisateur
J'ai un peu avancé aujourd'hui...


Ces gabarits vont permettre de tracer des marques pour indiquer l'emplacement d'autres rivets ainsi que — pour quatre d'entre elles — l'emplacement de trous à forer pour la fixation des antennes :










Comme plus haut, des gouttes de colle servent à représenter les rivets. Des trous (entourés) de 1 mm recevront les antennes du satellite :




La prochaine étape sera la confection des antennes.

À bientôt.


Snooker

Voir le profil de l'utilisateur
Tient snooker, j'ai trouvé cette image, j'espère qu'elle pourra t'aidé dans ton montage. Wink

Voir le profil de l'utilisateur
orlan72 a écrit:
qu'est ce que tu vas utilisé pour faire les supports d'antennes ??? scratch

Les supports des antennes seront confectionnés en papier fort (un peu comme du bristol très fin).


Snooker

Voir le profil de l'utilisateur
orlan72 a écrit:
Tient snooker, j'ai trouvé cette image, j'espère qu'elle pourra t'aidé dans ton montage. Wink


Merci beaucoup !

Le résultat ne sera probablement pas aussi beau que sur cette image, mais j'espère m'en approcher un peu... Very Happy


Snooker

Voir le profil de l'utilisateur
Bonjour Snooker,

bien vu !!!!

de quel diametre sont tes rivets ?

si tu me donne ton adresse en MP je peux te les fariquer et te les envoyer

en tous les cas tu fais un excellent travail Very Happy Very Happy

pour les supports d'antennes utilise la partie pivotante de lunettes de vue ou de soleil....

la suite la suite Very Happy

Cordialement Mercury 7.

Voir le profil de l'utilisateur
mercury 7 a écrit:
de quel diametre sont tes rivets ?

si tu me donne ton adresse en MP je peux te les fariquer et te les envoyer

Merci beaucoup mercury 7, mais mes rivets "gouttes de colle" sont posés. Mais si l'envie me prend de refaire un Spoutnik 1 à l'avenir, je saurai à quelle porte frapper... Very Happy

mercury 7 a écrit:
pour les supports d'antennes utilise la partie pivotante de lunettes de vue ou de soleil....

C'est une excellente idée à retenir pour un possible futur autre Spoutnik 1 (voir ci-dessus Wink ) !


mercury 7 a écrit:
la suite la suite Very Happy

Ça vient ça vient Very Happy


Snooker

Voir le profil de l'utilisateur
mercury 7 a écrit:Bonjour Snooker,

pour les supports d'antennes utilise la partie pivotante de lunettes de vue ou de soleil....


la suite la suite Very Happy

Cordialement Mercury 7.

C'est une très bonne idée, surtout que maintenant un peu partout pour 1 euro de plus on peut avoir deux paires, ça va être utile...!!! Wink

Voir le profil de l'utilisateur
Bonsoir à tous.

J'ai un peu travaillé hier...


Préparation des antennes :







Les attaches des antennes, fabriquées en papier fort :




Ajout de quelques détails sur la sphère, et les attaches des antennes fixées (en bas) :








À bientôt pour la suite...


Snooker

Voir le profil de l'utilisateur
bonsoir,

ça avance bien ton travail, bonne continuation !!! Wink

Orlan72

Voir le profil de l'utilisateur
Merci.

C'est la première fois que j'associe du plastique et du papier et que je fais du 100 % scratch.

Ça ne se passe pas trop mal pour le moment... Pourvou qué ça doure... Very Happy


Snooker

Voir le profil de l'utilisateur
Snooker a écrit:Merci.

C'est la première fois que j'associe du plastique et du papier et que je fais du 100 % scratch.

Ça ne se passe pas trop mal pour le moment... Pourvou qué ça doure... Very Happy


Snooker

cela durera j'en suis sur Very Happy Very Happy Very Happy

Cordialement Mercury 7.

Voir le profil de l'utilisateur
mercury 7 a écrit:
cela durera j'en suis sur Very Happy Very Happy Very Happy

Cordialement Mercury 7.


Merci pour tes encouragements... Very Happy

Snooker

Voir le profil de l'utilisateur
Bonjour Snooker,
j'ai trouvé sur un ancien numéro d'espace magazine une info concernant les antennes au cas où, deux font 2,9 m et deux font 2,4 m.

Cordialement.

Orlan72

Voir le profil de l'utilisateur
Merci beaucoup Orlan72.

Je savais que deux des antennes étaient plus longues (ou plus courtes : tout dépend desquelles on parle en premier ... Very Happy ) que les deux autres, mais je n'arrivais pas à trouver la différence de longueur (scratch ) et je m’apprêtais à demander de l'aide...
Je viens aussi de retrouver un ancien numéro de Ciel & Espace avec une superbe photographie de Spoutnik 1 qui va m'aider à peaufiner quelques détails.

Bientôt la suite, probablement dans la semaine...

Snooker

Voir le profil de l'utilisateur
Bonsoir. Beau projet. C'est marrant j'ai mis de côté cette même sphère que j'avais trouvée il y a quelques temps avec la même idée en tête...un de ces jours...
Et on ne s'est pas concertés Very Happy
Bonne continuation,ça a déjà un bel aspect.
Cordialement. Félix.22

Voir le profil de l'utilisateur
Felix.22 a écrit:
C'est marrant j'ai mis de côté cette même sphère que j'avais trouvée il y a quelques temps avec la même idée en tête...un de ces jours...
Et on ne s'est pas concertés Very Happy

Les grands esprits... Very Happy Very Happy Very Happy

Je pense que tout passionné de conquête spatiale et de maquettes doit avoir à un moment ou à un autre l'idée de construire un modèle de Spoutnik 1. Et ce format est tout à fait approprié à mon avis : plus petit (balle de ping pong) c'est trop fin et délicat à réaliser, et plus gros (8 ou 10 cm ou plus) c'est trop encombrant, surtout à cause des antennes... What a Face



Felix.22 a écrit:
Bonne continuation,ça a déjà un bel aspect.

Merci beaucoup pour tes encouragements.


Snooker

Voir le profil de l'utilisateur
Bonjour.

Voici la suite du travail :


Les quatre antennes sont posées :




Réalisation des articulations des antennes :




Les articulations sont en place :




Au tour du socle maintenant, dont la base est une pièce non utilisée du Vostok 1/24 de Revell :




On peaufine le tout :




Montage "à blanc" du Spoutnik sur le socle :




Prochaine étape : apprêt et peinture...


À bientôt.

Snooker

Voir le profil de l'utilisateur
Bonjour Snooker,

Trés beau travail !!!

Cordialement Mercury 7.

Voir le profil de l'utilisateur
