Mise en place d'un système de clignoteur (ex: feux de position pour les CMS/CM Apollo)

Voir le sujet précédent Voir le sujet suivant Aller en bas  Message [Page 1 sur 1]

Bonjour
Le flash que j'ai utilisé sur le S.M est le suivant ( voir scan avec ses references car je n'ai pas inventé ce circuit ). A la place d'une ampoule , j'ai utilisé une LED BLANCHE avec une résistance adaptée au 6 v car c'est la tension que j'ai choisi pour alimenter tous les éclairages. Le circuit est solide , je l'ai construit à l'époque de la parution de l'article. no souci.





Ainsi qu'un kit welleman à monter soi même , ref mk 102 à 4.25€.

suite a cette présentation du matériel utiliser, voici la mise en place:

Bien le bonjour à tous
J'avance un peu sur le module de service et viens de terminer l'installation sous 6 volts des eclairages exterieurs et du "Rendez vous Beacon light" 1 flash per sec.

Feux de Position:
D'abord des petites led et R adéquates pour pas les griller


Trouver des fils le plus fin possible , dans mes boites à rabiot

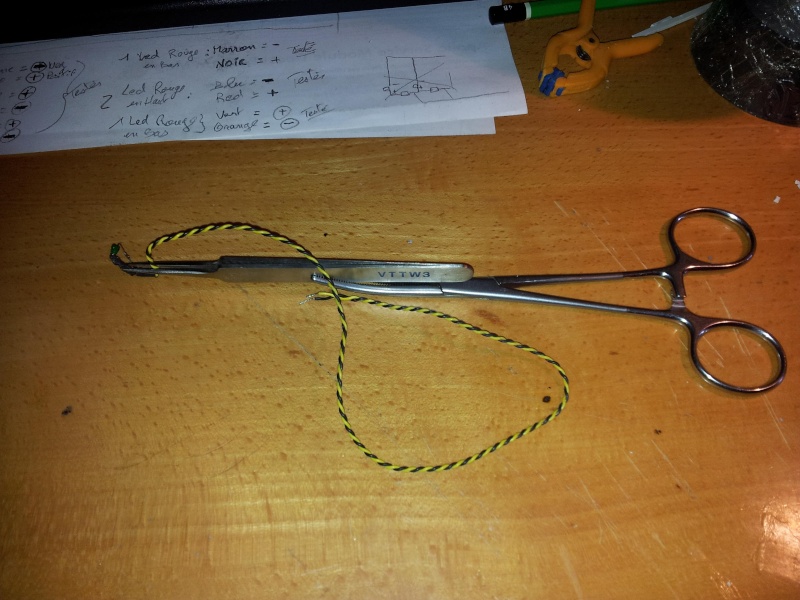

Bidouiller des instruments pour aller poser tout ça au fond du module. Bien sur , l'idée m'a pris en cours de route. ca aurait été si simple avant de coller le fond !


Le Flash:

Une Led blanche de 3mm et R adéquate dans un bout de plastique taillé et creusé. peinture noir pour limiter l'effet de transparence et un petit circuit imprimé que j'avais fais ( pas inventé !) qui peut aussi servir de radio balise , car emet des sons , afin d'aider à retrouver un appareil d'aéromodélisme vautré dans des fourrés épais par exemple.
J'en ai profité pour representer l'antenne RRT à proximité , mais suis pas sur des proportions.


A la fin , le bazar organisé le mieux possible... avec un clignoteur en kit Wellman , double et alterné que j'avais sous le coude et qui dormait dans un coin


Cela fonctionne du premier coup , et sans surchauffe , le plastic n'aimerai pas , et pas envie de foutre le feu à la maison...



Là dessus va me rester à faire les couvercles des feux de position.
Bon j'ai pris la liberté - en abscence d'infos- de représenter des feux clignotants , alternant assez lentement , dans l'axe longitudinal du module , rouge- rouge , vert- vert et ainsi de suite.

Voir le profil de l'utilisateur
Personnellement je trouve que ça peut être un aspect très intéressant sur une maquette. Shocked

Voir le profil de l'utilisateur

NOLHO

avatar
Admin
Travail intéressant. Merci pour ton post !

Voir le profil de l'utilisateur http://www.forum-maquettes-spatiales.com
